    1、调节阀控制原理

    MOKVELD气动调节阀是轴流式活塞型阀门，活塞在阀体内水平运动。活塞通过阀杆控制活塞杆水平运动，实现阀门的开关动作。调节阀采用了带有电气定位器的双作用执行机构，独立的供气系统为执行机构提供气源。电气定位器将站控制系统提供的4～20mA电流信号转换为0.02～0.1MPa的标准气压信号。气压信号控制气动放大器的进气或者排气，气动放大器与执行机构的气缸相连。此时，若气缸下路进气，则上路排气，阀杆向上移动，阀门打开；反之，阀杆下移，阀门关闭。阀门到达与控制信号相对应的阀位后，定位器的两路气压输出达到平衡，气动放大器不再进气或排气，阀门停止移动。执行机构气缸内气体变化，从而推动阀杆上下移动，并带动活塞杆左右移动，使阀门在全行程上移动。调节阀控制原理图如图1所示。

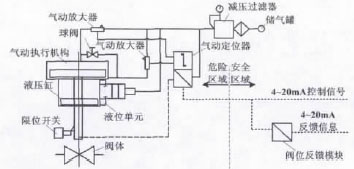

    图1 调节阀控制原理图

    2、电气定位器控制原理

    FISHERDVC6010电气定位器是基于微处理器将电信号转换成气动信号的仪表。微处理器将给定值与阀门形成的反馈值进行比较，当出现偏差时，微处理器依据偏差的大小和方向输出一个驱动信号。该驱动信号通过电气（I/P）转换器，将电信号转换成气动信号，再通过气动放大器放大，按照位置方向输出给气动执行机构。执行机构依据接收的信号A或者信号B进行上下移动，从而使阀门开度在全行程上进行移动。电气定位器控制原理图如图2所示。

    图2 电气定位器控制原理图
