【水暖阀门网讯】前面分享了调节阀三断保护的方案（一） ，下面我们来了解一下调节阀的三断保护的方案（二）如图2所示，在本方案中，保护装置主要由信号比较器、智能阀门定位器、单电控电磁换向阀、气锁阀等部件组成。我们能很直观地看出，图2所示的保护方案比图1所示的保护方案更复杂。

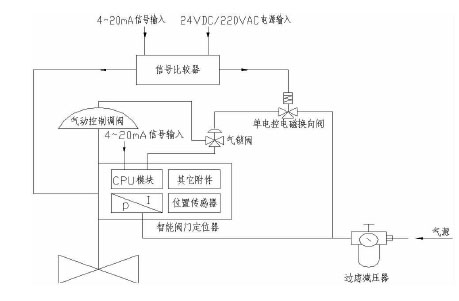

图2 采用信号比较器的三断保护原理图

    断气源时，气锁阀动作，将定位器输出的气动信号管路和气动控制调阀的膜盒进气管路连通，相当于继续维持故障前的控制压力信号和控制阀弹簧反力的平衡。故气动控制调阀在断气源时无动作，继续保持在故障前的位置。

    从图2可以看出，输入信号及电源均接到信号比较器，当断电源、断信号发生时，信号比较器检测到电源/信号消失时，信号比较器动作，使得单电控电磁换向阀失电动作，切断气锁阀的气源供应，即后续的保护动作和断气源时相同。

    上面只是就单作用气动控制调阀的三断保护功能进行分析。对于双作用控制调阀的三断保护功能的实现，只需将图2中单通道气锁阀换成双通道气锁阀，两个通道分别连接控制调阀的上下膜室，即可实现双作用控制调阀三断时的保位功能。而对于三断时，需要阀门回到安全位置的应用场合，则需要在上述气动管路图中增加储气罐、二位三通电磁阀等附件即可实现。电磁阀失电后，向上膜盒供气，则阀门关闭。电磁阀失电后，向下膜盒供气，则阀门打开。

    智能阀门定位器主要是由电路部分和气路部分组成。而根据工程实际经验，阀门故障多发生在气路部分，定位器中的I/P转换单元为损耗单元。I/P转换单元中的一些膜片、密封环等橡胶制品，在高温、油、水、蒸汽的环境中容易老化，并且在工程实际中，调节阀门一般都处于上述的恶劣环境中再加之频换的调节动作，更是加速了这些部件的老化，这些实际工况使得I/P转换单元成为调节阀易出故障的部件。
