【水暖阀门网讯】锻钢延长体阀门有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接。延长阀体阀门适用于闸阀、球阀和截止阀。

    延长阀体阀门设计结构和特征：

    延长阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.

    采用以下结构

    自定心压板压套式

    螺纹、承插或对焊接端整体延长阀体

    螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖

    整体式上密封座

    承插端符合ASME B16.11

    螺纹端符合（NPT）ANSI/ASME B1.20.1

    明杆支架型（OS￡Y）

    相关压力：800LB

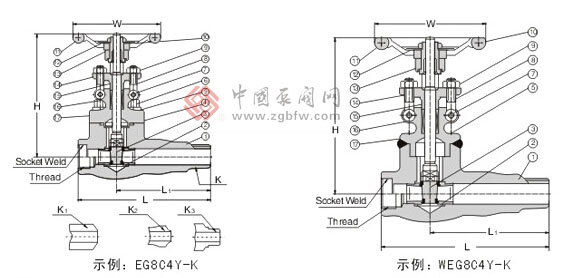

    锻钢延长阀体闸阀相关结构尺寸图

    锻钢延长阀体阀门结构特点：

    1.延长阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.

    2.自定心压板压套式

    3.螺纹、承插或对焊接端整体延长阀体

    4.螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖

    5.整体式上密封座

    6.承插端符合ASME B16.11

    7.螺纹端符合（NPT）ANSI/ASME B1.20.1

    8.明杆支架型（OS￡Y）
