专利号：ZL 2014 2 0690822.2

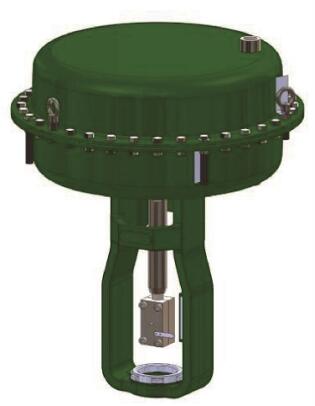

    KROM D-10 系列气动薄膜执行机构是为了能够高效率地完成正作用和反作用而设计的。

    推力是由作用在橡胶隔膜上的压缩空气或在其相反位置的螺旋弹簧提供的。

    标准执行机构不改变任何零件，可以安装成正作用和反作用两种形式。

    该系列执行机构有6种规格：F12，F25，F33，F39,F46和F63。

    主要特点（标准样品）

    膜盖

    两个成型的膜盖（上盖和下盖）夹住膜片的边缘来形成气密密封。

    支架

    执行机构支架是由铸造或冲压工艺制造出来的。

    材料标准是A216WCB碳钢。

    在低温工况下可采用A352LCB材料。

    膜片

    膜片是用氯丁橡胶和织物制成的。在承压情况下有良好的防老化和持续形变的能力。

    膜片的这种独特设计在整个操作过程中为执行机构的运行提供了可靠的保证。（见推杆净推力表）

    等级 压力/温度

    最大操作压力=3.5bar(50 psig)超过这个压力极限，执行机构内部将会损坏。

    膜盖和连接部分至少能够承受10 bar的压力而不发生形变。

    供气压力=大约40 bar

    环境温度=-29℃～+60℃

    弹簧

    弹簧是由高强度的镍铬硅合金钢制成的，表面有耐腐蚀涂层保护。

    弹簧与执行机构的规格大小、行程相匹配。
