【水暖阀门网讯】
WCB
碳钢
ASTM A216
无腐蚀性应用，包括水，油和气，温度范围：-30℃至+425℃
LCB
低温碳钢
ASTM A352
低温应用，温度低至-46℃ 不能用于温度高于+340℃的场合
LC3
3.5%镍钢
ASTM A352
低温应用，温度低至-101℃ 不能用于温度高于+340℃的场合
WC6
1.25%铬0.5%钼钢
ASTM A217
无腐蚀性应用，包括水，油和气，温度范围：-30℃至+593℃
WC9
2.25铬
ASTM A217
无腐蚀性应用，包括水，油等级WC9和气，温度范围：-30℃至+593℃
C5
5%铬0.5%钼
ASTM A217
轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30℃至+649℃
C12
9%铬1%钼
ASTM A217
轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30℃至+649℃
CA6NM（4）
12%铬钢
ASTM A487
腐蚀性应用，温度范围：-30℃至+482℃
CA15（4）
12%铬
ASTM A217
腐蚀性应用，温度范围高达+704℃
CF8M 3
16不锈钢
ASTM A351
腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268℃至+649℃，温度+425℃以上要指定碳含量0.04%及以上
CF8C
347不锈钢
ASTM A351
主要用于高温，腐蚀性应用，温度范围：-268℃至+649℃，温度+540℃以上要指定碳含量0.04%及以上
CF8
304不锈钢
ASTM A351
腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268℃至+649℃ 温度+425℃以上要指定碳含量0.04%及以上
CF3
304L不锈钢
ASTM A351
腐蚀性或无腐蚀性应用，温度范围高达+425℃
CF3M
316L不锈钢
ASTM A351
腐蚀性或无腐蚀性应用，温度范围高达+454℃
CN7M
合金钢
ASTM A351
具有很好的抗热硫酸腐蚀性能，温度高达+425℃
M35-1
蒙乃尔
ASTM A494
可焊接等级。具有很好的抗所有普通有机酸和盐水
腐蚀的性能。也具有很高的抗大多数碱性溶液腐蚀的性能，温度高达+400℃
N7M
哈斯特镍合金B
ASTM A494
特别适用于处理器各种浓度和温度的氢氟酸。
具有很好的抗硫酸和磷酸腐蚀的性能，温度高达+649℃
CW6M
哈斯特镍合金C
ASTM A494
具有很好的抗强氧化环境腐蚀的性能。在高温下
具有很好的特性，对甲酸（蚁酸）、磷酸、亚硫酸
和硫酸具有很高的抗腐蚀性能，温度高达+649℃
CY40
因科镍合金
ASTM A494
在高温应用中表现很好。对于强腐蚀流体介质
具有很好的抗腐蚀性能。
阀门材质通用名称对应的牌号及特性
一、灰铸铁：灰铸铁适用于公称压力PN≤1.0MPa，温度为－10℃～200℃的水、蒸汽、空气、煤气及油品等介质。灰铸铁常用牌号为：HT200、HT250、HT300、HT350。
二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为－30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300-06、KTH330-08、KTH350-10。
三、球墨铸铁：适用于PN≤4.0MPa，温度为－30～350℃的水、蒸汽、空气及油品等介质。常用牌号有：QT400-15、QT450-10、QT500-7。
鉴于目前国内工艺水平，各厂参差不齐，用户又往往不易检验。根据经验，建议PN≤2.5MPa，阀门还是采用钢制阀门为安全。
四、耐酸高硅球墨铸铁：适用于公称压力PN≤0.25MPa，温度低于120℃的腐蚀性介质。
五、碳素钢：适用于公称压力PN≤32.0MPa，温度为－30～425℃的水、蒸汽、空气、氢、氨、氮及石油制品等介质。常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。
六、铜合金：适用于PN≤2.5MPa的水、海水、氧气、空气、油品等介质，以及温度－40～250℃的蒸汽介质，常用牌号为ZGnSn10Zn2（锡青铜），H62、Hpb59-1（黄铜）、QAZ19-2、QA19-4（铝青铜）。
七、高温铜：适用于公称压力PN≤17.0MPA、温度≤570℃的蒸汽及石油产品。常用牌号有ZGCr5Mo,1Cr5M0.ZG20CrMoV, ZG15Gr1Mo1V, 12CrMoV , WC6, WC9等牌号。具体选用必须按照阀门压力与温度规范的规定。
八、低温钢：适用于公称压力PN≤6.4Mpa,温度≥-196℃乙烯，丙烯，液态天然气，液氮等介质，常用牌号）有ZG1Cr18Ni9 、0Cr18Ni9、 1Cr18Ni9Ti 、ZG0Cr18Ni9
九、不锈耐酸钢：适用于公称压力PN≤6.4Mpa 、温度≤200℃硝酸，醋酸等介质，常用牌号有ZG0Cr18Ni9Ti 、 ZG0Cr18Ni10<耐硝酸>，ZG0Cr18Ni12Mo2Ti 、ZG1Cr18Ni12Mo2Ti<耐酸和尿素>
阀门材质与温度和压力的关系
1．阀门的使用温度

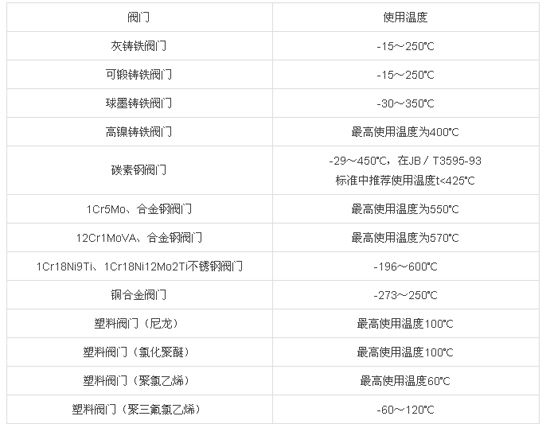

阀门的使用温度是由制造阀门的材质所确定的。阀门常用材料的使用温度如下：
阀门衬里用橡胶、塑料时，以橡胶、塑料的耐温性能为准。
陶瓷阀门，因其耐温急变性差，一般用于150℃以下的工况条件。最近出现一种超性能陶 瓷阀门，能耐1000℃以下的高温。
玻璃阀门．耐温急变性差，一般用于90℃以下的工况条件。
搪瓷阀门，耐温性能受到密封圈材料的限制，最高使用温度不超过150℃。
2．阀门使用的压力

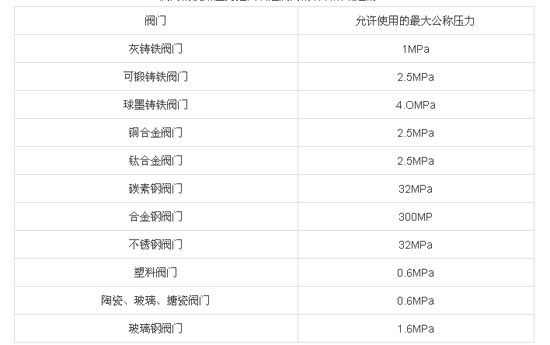

阀门的使用压力是由制遣阀门的材料所确定的。
3．阀门温度与压力之间的关系
阀门使用温度与压力有着一定的内在联系，又相互影响。其中，温度是影响的主导因素，一定压力的阀门仅适应于一定温度范围，阀门温度的变化能影响阀门使用压力。
例如：一只碳素钢阀门的公称压力为10MPa，当介质工作温度为200℃时，其最大工作压力P20为10MPa；当介质工作温度为400℃时，其最大工作压力P40为5.4MPa;当介质工作温度为450℃时，其最大工作压力P20为4.5MPa。
